エア断熱_使い方

2020年からの配線です。

プリント基板になり、8系統になったのでエア断に接続する配線の本数が異なります。

ご注意ください。

本体への配線は以下の通りプリント基板にある差し込み口へ直接接続して頂きます。

2018年の中期からの配線です。

2018年中期以前の配線とは配色が異なります。

ご注意ください。

製品の実際の線のサンプルです。

繰り返しますが、2018年中期以前とは異なります。

• 系統の配線
• 温湿度センサーの配線
• スイッチ・LEDの配線

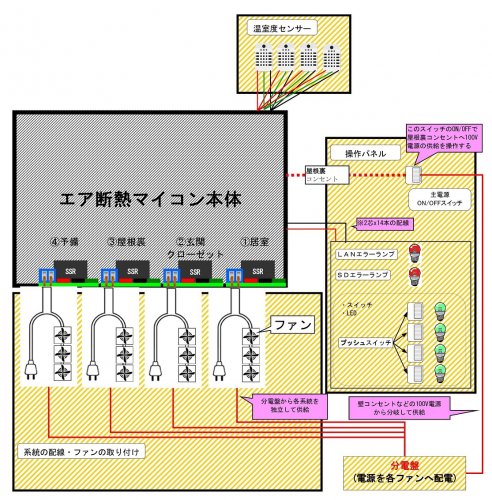

上記の通り、エア断熱の配線外略図を示します。

※これは2016年8月以前の製品の図です。

先に示した以下をまとめた図です。

• 系統の配線
• 温湿度センサーの配線
• スイッチ・LEDの配線

施主様が決められた位置へ配線と結線をお願いします。

防犯センサーには3芯の線に＋、－、信号の役割があります。

防犯ブザーには2芯の線に＋、－の役割があります。

何色がどの役割に結線したのか分かるようにしてください。

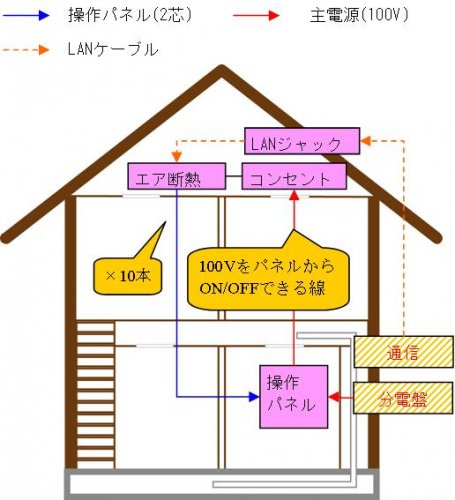

• 屋根裏のコンセントの100VをON/OFFできる主電源スイッチ用のVVFを1本　（※分電盤もしくは近くの100Vから分岐して用意してください。）
• 屋根裏のLANジャックまで通信用LANケーブルを1本（※施主様が通信機器をどこに置く予定なのかご確認をお願いします。）
• LEDとスイッチ類の弱電配線として2芯線を10本（もしくは4芯線を5本でも可）

これらを操作パネルからエア断熱本体までへ配線願います。

• LED

LEDには2芯の線に＋、－の役割があります。

2018年中期以降は以下の通り配色が変わります。

※物件ごとに系統の数は異なりますのでご注意下さい。

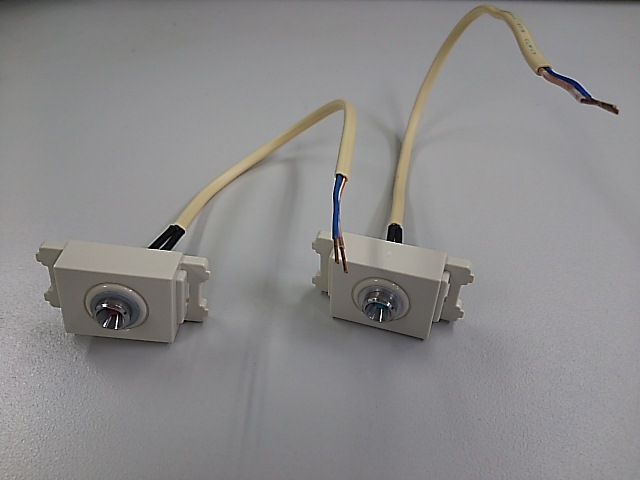

• スイッチ

※上記製品例のリンク先はあくまで例です。物件の内装デザインに合わせてお選び下さい。

※一例はこちらを御覧ください。

スイッチとLEDの線について、屋根裏へ配線した線には何色がどの役割に結線したのか分かるようにしてください。

線材の推奨：太さ0.9mm

基本は以下の4箇所へ取り付けください。

• 室外(玄関ポーチ軒下)
• 室内(リビング等)
• 屋根裏(エア断熱本体に最初から設置済み)
• 床下

※オプションで4個まで追加可能で最大8個になります。当制品のご注文時に決まっておりますので、上記4個以外に設置予定の位置が無いか工務店様へご確認ください。

温湿度センサーには3芯の線に＋、－、信号の役割があります。

上記の写真には2つの色が異なる温湿度センサーがありますが、同じものです。

 2018年中期以降は以下の通り配色が変わります。

結線して屋根裏へ配線した線には何色がどの役割に結線したのか分かるようにしてください。

線材の推奨：太さ0.9mm

　　　　　　＃4芯ケーブルを代用でも可

 ★エア断本体側の3芯ケーブルは以下になります。

 2018年中期以降は以下の通り配色が変わります。

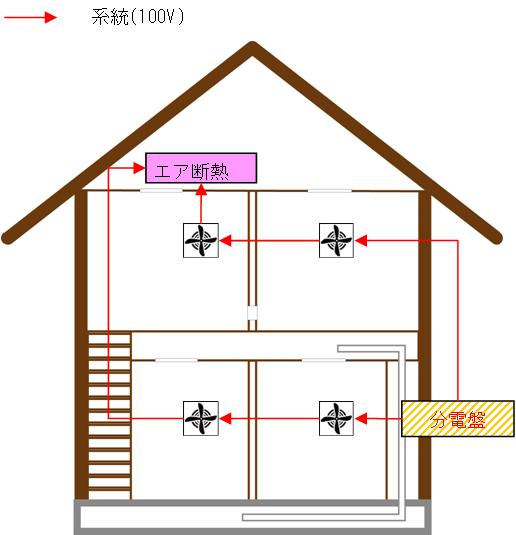

系統とは分電盤から屋根裏のエア断熱まで伸びる独立した1本の100V線のことです。

 片切スイッチ配線でお願いします。スイッチの役割をエア断熱本体がこなします。

この線を例えば1系統を『1階のファン』、2系統を『2階のファン』と設計されていたら、上記図のように配線してください。

 ※図はあくまでも例です。電気工事士様がより安全だと思う配線をお願い致します。

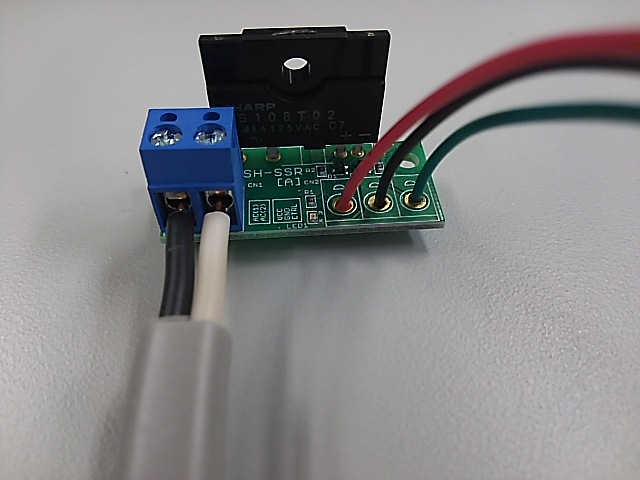

SSRがマイコンの命令により100V線をスイッチすることでファンがON/OFFする仕組みです。
