温湿度センサーの配線

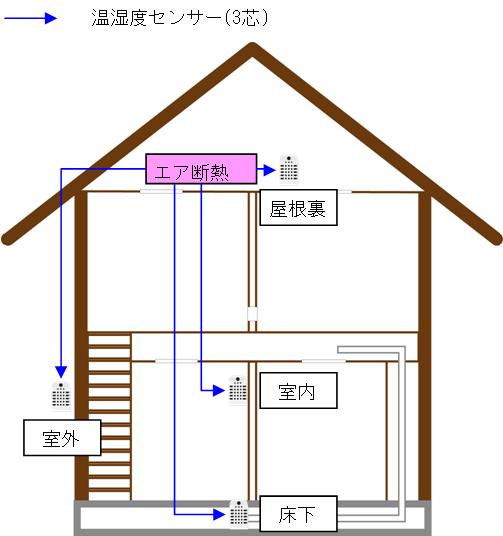

基本は以下の4箇所へ取り付けください。
- 室外(玄関ポーチ軒下)
- 室内(リビング等)
- 屋根裏(エア断熱本体に最初から設置済み)
- 床下
※オプションで4個まで追加可能で最大8個になります。当制品のご注文時に決まっておりますので、上記4個以外に設置予定の位置が無いか工務店様へご確認ください。
温湿度センサーには3芯の線に＋、－、信号の役割があります。

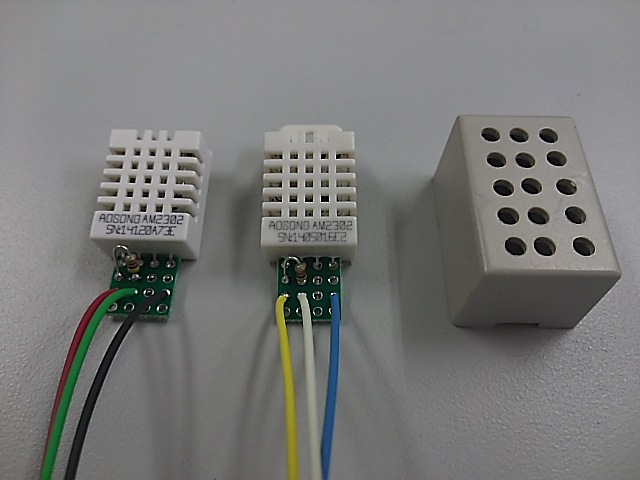

上記の写真には2つの色が異なる温湿度センサーがありますが、同じものです。
| 役割 | 左側 | 右側 |
| ＋ | 赤 | 黄 |
| － | 黒 | 青 |
| 信号 | 緑 | 白 |
| 役割 | 左側 | 右側 |
| ＋ | 赤 | 青 |
| － | 黒 | 白 |
| 信号 | 緑 | 黄 |
結線して屋根裏へ配線した線には何色がどの役割に結線したのか分かるようにしてください。
線材の推奨：太さ0.9mm
＃4芯ケーブルを代用でも可
★エア断本体側の3芯ケーブルは以下になります。
| 役割 | 本体３芯 |
| ＋ | 黄 |
| ー | 青 |
| 信号 | クリア |
| 役割 | 本体３芯 |
| ＋ | 青 |
| ー | クリア |
| 信号 | 黄 |
